高光谱相机-高光谱无人机近红外相机

浏览次数:1299 更新日期:2022-12-21

摘要:

赛斯拜克成像近红外高光谱相机采用创新型分光系统,在色差检测应用领域提供了非常优异的稳定性和灵敏度,具有高帧率、高信噪比的特点,并满足实验室、户外和工业应用的严苛要求。高光谱相机具有自定义波段的功能,大大方便了在图像采集、颜色检测应用中需对不同波长图像的采集需求,配合软件可以读取单个像素的光谱数据,非常....

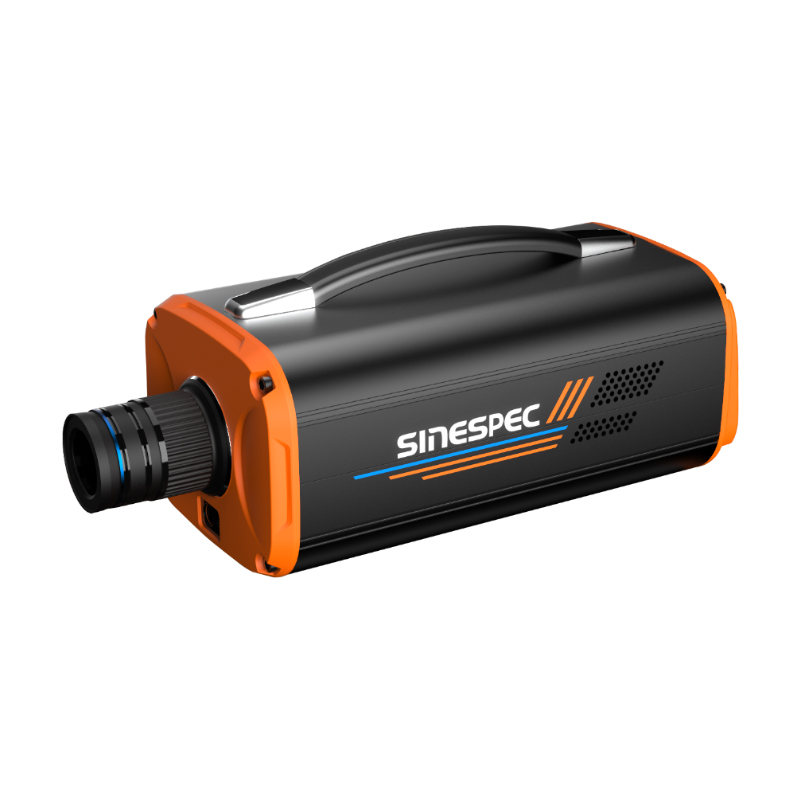

赛斯拜克SineSpec®SCX系列成像近红外高光谱相机

f4e56a8f0ec39d01d562b6f5dafb80c3_20230411095251290

产品信息

赛斯拜克SC220成像近红外高光谱相机是一款全新设计制造的高光谱成像仪器,内置推扫结构可以快速实现光谱影像的连续采集,在400-1000nm波段具有较高的灵敏度和稳定性,通过辅助相机实现对扫描区域的监控,主机内置电源模块,可实现快速架设完成数据采集作业。全密封式设计可保证在实际使用中不会因为灰尘等影响光谱仪的内部光学元件,确保仪器的长期正常使用。


高光谱相机采用创新型分光系统,在色差检测应用领域提供了非常优异的稳定性和灵敏度,具有高帧率、高信噪比的特点,并满足实验室、户外和工业应用的严苛要求。高光谱相机具有自定义波段的功能,大大方便了在图像采集、颜色检测应用中需对不同波长图像的采集需求,配合软件可以读取单个像素的光谱数据,非常适合非均匀颜色的测量。

高光谱相机应用

产品广泛应用印刷品检测、纺织品检测、药品成分分析、薄膜检测、分选设备、屏幕检测、农产品检测等场合。

高光谱相机特点

稳定优秀的数据

对所有的工业实时应用的领域来说,线阵推扫式的成像方式是高速获得稳定的数据的技术。高光谱相机在高速成像的同时,同一时间获得目标区域的所有光谱信息数据,保证每一个空间像素的光谱纯洁度。为客户提供更加真实准确的高光谱数据。

超高感光

高光谱相机采用高透光率的光学设计,把相机的聚光能力提升到了一个崭新的标准,并且只需要一个线光源就可满足设备需求。

极低的台间差

经过统一波长标定的高光谱相机每台设备都可产生相同的数据,方便安装和替换,无需返厂再次标定。标定后的图像数据即可实时处理也可替代应用于后期的数据处理。

支持多区域ROI

高光谱相机具有自定义波段选择(ROI)功能,在可以满足许多不同应用的需求同时,还可以具有前所未有的高速数据采集速度。

芬兰SPECIM生产的高速高光谱红外相机是一种覆盖可见光及近红外、中红外的高光谱相机,光谱分辨率(FWHM)高,最大帧率670fps,传感器材料可选CMOS、InGaAs、InSb。这种SPECIM FX10,FX17,FX50高光谱相机也叫作SPECIM高速高光谱相机FX10,FX17,FX50、FX50,FX17,FX10高光谱相机SPECIM、SPECIM FX系列高光谱相机等等。

所属品牌: 芬兰Specim 应用类型:产品型号:FX10、FX17、FX50、SWIR

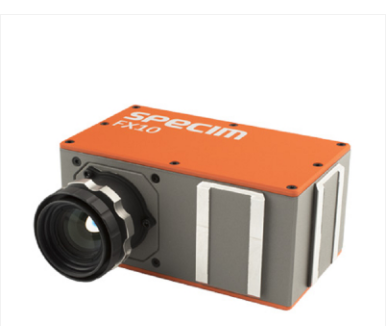

SPECIM FX10,FX17,FX50高光谱相机高光谱分辨率、波长覆盖可见光及红外,高帧率


SPECIM公司的三款热销相机是SPECIM FX10、SPECIM FX17、SPECIM FX50。他们的特点是体积小、重量轻、易集成、成像速度快,很受到客户青睐。

Specim FX10 系列高速高光谱红外相机专为工业和实验室使用而设计,在可见和近红外 (VNIR) 区域的线扫描模式下工作。包含400~1000 nm 区域的 Specim FX10,以及 400-780 nm 区域的颜色优化 Specim FX10c 相机。

Specim FX17系列高速高光谱红外相机在近红外区域运行时,可进行化学成分分析,或检测目标中的湿气或异物。例如,Specim FX17 可用于检测浆果或土豆的糖分水平或烘焙食品的水分百分比,或识别用于回收的不同塑料类型。

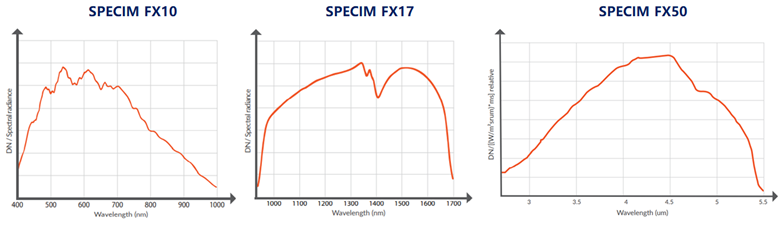

Specim FX50 可见光及红外高速相机以线扫描模式工作,并在中波长红外 (MWIR) 区域 (2.7-5.3 μm) 中收集高光谱数据,光谱数据如下:


Specim 的SWIR系列高帧率高光谱相机在1000~2500 nm高速高光谱摄像机具有 384 个空间像素,使用 CameraLink 连接实现高达每秒 400 帧的图像速率。SPECIM SWIR高帧率高光谱相机有坚固耐候的IP54外壳和温度稳定的光学元件功率50W。具有高稳定性和灵敏度,科满足实验室、行业和领域的严格要求。


SPECIM高速高光谱相机FX10,FX17,FX50规格



SPECIM FX10

Specim FX17

SPECIM FX50

SWIR

波长

400~1000nm或400~780(C版本)

900-1700nm

2.7-5.3μm

1000-2500nm

光谱分辨率(FWHM)

5.5nm(平均)

8nm(平均)

35nm

12nm(30µmslit)

光学倍率

0.8

0.8

0.5

---

光谱带宽

224/140(C版本、使用默认分箱)

224/140(使用默认分箱)

154(使用默认分箱)

288

数值孔径

1.7(使用默认分箱)

1.7(使用默认分箱)

2.0

2.0

光谱采样/像素

2.7nm(使用默认分箱)

3.5nm

8.44nm不分档

5.6nm

有效狭缝宽度

42um(在前镜头像平面)

物理宽度42μm。
传感器上的投影32μm(M=1.3)
(在前镜头像平面)

104μm(在前镜头像平面)

30µm(50或80µm可选)

有效狭缝长度

10.2mm(在前镜头像平面)

12mm(在前镜头像平面)

19.2mm(在前镜头像平面)

9.2mm

信噪比@最大值信号

420:1

1000:1

1600:11.5ms曝光时间
可用动态范围/噪音

1050:1(最大信号电平)

空间样本

1024

---

640

---

位深

12

12

16

16位CL

最大帧率

327FPS全幅/
514FPS
全幅(c版)

670(FX17)
527(FX17e)FPS全范围

380fps(带有默认分箱的完整图像)

450fps(最大全画幅)

分档

2,4,8光谱和空间
(默认值:2光谱x1空间)

1,2,4光谱和空间
(默认值:2光谱x1空间)

1,2,4光谱和空间
(默认值:2光谱x1空间)

---

ROI

可自由选择的多个感兴趣波段
ROI的最小高度是两个1-binned行。最大帧速率为

由mMROI中包含的总行数决定

可自由选择的多个感兴趣波段
ROI的最小高度是两个1-binned行。最大帧速率为

由第一个mROI的第一行和最后一个之间的总行数决定
最后一个mROI的行和mMROI中包含的总行数

可自由选择的多个感兴趣波段
ROI的最小高度是两个1-binned行。最大帧速率为

由第一个mROI的第一行和最后一个之间的总行数决定
最后一个mROI的行——不是mMROI中包含的总行数。

---

像素可操作性

99.99%

99.5%
允许的集群:
尺寸2-6像素:不适用
尺寸7-12像素:≤6
尺寸13-19像素:≤2
尺寸20-35像素:≤1
尺寸>35:0

可操作像素数>99.7%
允许的集群:

大小4-8像素:<=12
尺寸9-12像素:2
尺寸13-19像素:1
尺寸>19像素:0

---

图像校正

非均匀性校正
坏像素替换
自动图像增强(AIE)
备注:一分NUC、AIE:统一光谱校准+校正笑脸和梯形像差

非均匀性校正
坏像素替换
自动图像增强(AIE)
一分NUC、AIE:统一光谱校准+校正笑脸和梯形像差

非均匀性校正
坏像素替换
自动图像增强(AIE)
一分NUC

AIE:统一光谱校准+校正笑脸和梯形像差

---

传感器材料

CMOS

InGaAs

InSb

---

传感器冷却

被动的

TEC

斯特林冷却(长达25000小时)

斯特林冷却(25000小时MTTF)

满井容量

90ke-

1.44Me-

5.1Me-

---

读出模式

IWR/ITR

IWR/ITR

IWR/ITR

---

光学温度

被动的

被动的

TEC稳定(默认为20摄氏度)

稳定

镜头卡口

自定义安装

自定义安装

自定义安装

标准C型接口

前镜头FOV选项

12
38度(默认
)
47

51度
83度

只有默认镜头是专为FX10设计的。
使用其他镜头选项时,光学参数可能会有所不同

12
38度(默认)
53度
69度
75度

只有默认镜头是专为FX17设计的。使用其他镜头选项时,
光学参数可能会有所不同。
92度

OLEM43、OLEM23、OLEM17
24
度,45度,60度

---

相机数字数据输出/控制接口

GigEVision,CameraLink

GigEVision,CameraLink

GigEVision,自定义以太网

USB/RS232

相机控制协议

GenICam,ASCII

GenICam,ASCII

GenICam,JSON-RPC

---

电源输入

12VDC(+-10%)

12VDC(+-10%)

24VDC

Wide24V

功率消耗

Max4W

Max24W

Max90W(Typical40W)
在光学元件和检测器同时冷却期间

标称<50W

连接器

Industrial Ethernet OR CameraLink 26-pin, 0.5” MDR

工业以太网或CameraLink(标准
MDR26针)

电源–Fischer12pinDBPLU1031Z012|130G

Ethernet

Aux - 0306423 (09-0428-90-08) Binder 8pin

Power - 0306627 (LF10WBR-4P) Hirose 4pin

Trigger in

---

防水等级IP

IP52

IP52

IP40

---

三维尺寸

150x85x71mm
三侧安装表面选项。
安装套件在安装侧增加了24毫米的距离。

150x75x85mm
三侧安装表面选项。安装套件在安装侧增加了24毫米的距离。

280x202x169mm
三侧安装表面选项。安装套件在安装侧增加了24毫米的距离。

传感器:470x176x178mm
电源和控制单元:300x190x130mm

重量

1.3kg

1.56kg

7kg

传感器14kg、电源和控制单元5kg
带安装螺丝孔的阳极氧化铝

储存温度

-20...+50°C(非冷凝)

-20...+50°C(非冷凝)

-20...+50°C(非冷凝)

-20...+50°C(非冷凝)

工作温度

+5…+40°C(非冷凝)

+5…+40°C(非冷凝)

+5…+40°C(非冷凝)

+5…+40°C(非冷凝)
