什么是CIEDE 2000,色差公式在色差检测中应用

为了改善色差评价的视觉一致性，色差仪应用的色差公式也是不断在升级的。本文就给大家带来新的色差评价公式CIEDE2000的应用，感兴趣的朋友不妨来看看吧！

什么是CIEDE2000色差公式？

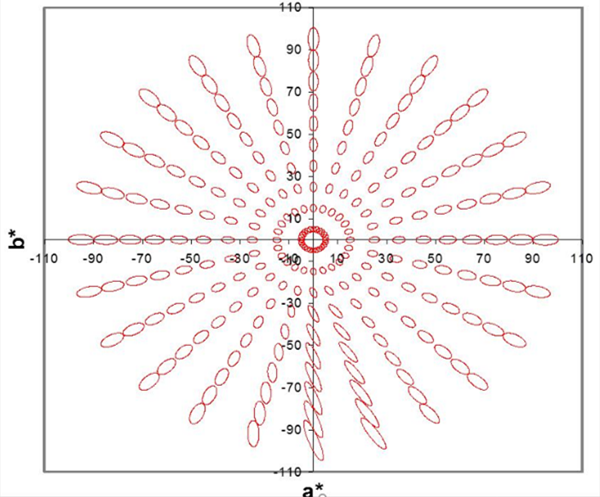

CIE把CMC（l:c）、CIE94、BFD和LCD色差公式的数据集合并，形成CIE DE2000色差公式。CIEDE2000色差公式在标准条件下评价小色差时，对CIE LAB颜色空间的非均匀性进行了修正。对CIE LAB a*轴方向进行修正时，增加了一个比例系数G，以改善中性灰的非均匀性。

在进行目视评价时，为使CIEDE2000色差公式的计算结果与目视评价的结果一致，实验条件的设置应符合目视评价标准条件。

CIEDE2000色差公式的完整表述形式如下：

式中ΔV是可接受性色差，Kg-1是视觉敏感度，ΔE00是用CIEDE2000计算的色差（对于一般的工业色差评估，可以不考虑色差的视觉敏感度，直接用ΔE00表示可接受性色差）；ΔL'、ΔC’、ΔH’分别表示明度差、彩度差、色相差；KL、KC、KH分别是明度权重因子、彩度权重因子、色相权重因子，它们与实验条件有关；SL、SC、SH分别是校正明度、校正彩度、校正色相；RT是旋转函数，用来校正蓝色区域逇色分辨椭圆主轴的方向。

CIEDE2000色差公式在猪肉表面色差检测的应用：

猪肉的变质程度与颜色的变化呈现密切的关系。由于计算机视觉不受人的生理和心理因素影响，评价标准客观和稳定，为此，建立了用于颜色量化的计算机视觉系统，对猪肉的颜色和色差进行采集、处理、显示和评价。由于CIELab色差公式存在不足之处，而CIEDE2000色差公式在理论上是目前和人的视觉最能够相匹配的公式，因此应用CIEDE2000色差公式对肉样进行分级。

CIEDE 2000色差公式在陶瓷行业色差检测中应用

根据计算机视觉的原理，所设计瓷砖色差检测装置如图2所示。

选择合适的相机和光源对小色差检测尤其重要。本文选用微视MVC1000SAM/C-GE30摄像机，采用的是10 bit、逐行扫描的CMOS传感器。

瓷砖颜色繁多，每种颜色的检测都必须找一块符合要求的标准砖。每次检测色差，都用摄像机拍摄样本和标准砖的图像存入计算机。然后采用3×3均值滤波去掉噪声干扰，进行颜色空间转换（即RGB颜色空间转化到CIELAB颜色空间），进而计算出整块瓷砖的平均L*、a*和b*值，最后利用CIEDE 2000色差公式计算色差。其检测流程图如图3所示。

本文采用白色陶瓷砖进行色差检测试验，实验共用了20块待测样本砖和1块标准砖。其中10块是符合要求的瓷砖，另外10块是存在微小颜色偏差的瓷砖。

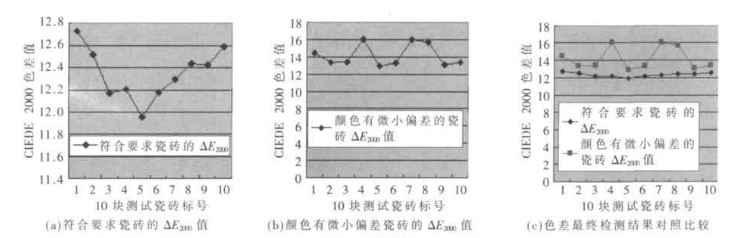

摄像机拍摄图片后通过千兆网口传送给PC机，在PC机上用VC++6.0编写的图像处理软件实现均值滤波、颜色空间转换，并最终实现CIEDE 2000色差计算。实验数据如图4所示。从图4（c）可以清楚地看到，两种样本陶瓷砖与标准瓷砖色差值的大小差异，因此可以得出结论：采用目前最均匀的色差公式CIEDE 2000，可以有效地针对小色差进行检测。

综上所述，采用目前和人的视觉最能够相匹配的CIEDE 2000色差公式，针对小色差进行检测是一种比较有效的方法，此方法值得在陶瓷业色差检测中应用以及在其他类似行业中推广。
