色差仪作为一种智能化的颜色检测精密仪器,色差仪在涂料、建材、油漆、涂料、纺织印染、油墨、塑料、染料颜料制造等表面色料工业的配色方面有着广泛的应用。色差仪在测量物体表面颜色时,仪器会显示相应的测试Lab数值,大多数的用户还不知道怎么看这些数据,对这些数值的含义也不了解。本文为大家做了简单的介绍,感兴趣的用户可以看看。
色差仪Lab值的含义:

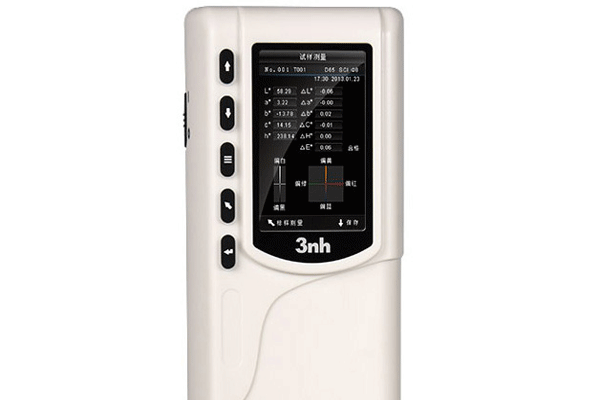

所有颜色都可以通过Lab色空间感知并测量,这些数据也可以用来表示标样同测试样的色差,并通常以△Eab(总色差)△L△a△b表示。为了让产品的颜色评价有更加精确的衡量标准,国际上通常采用的表示方法就是颜色空间。目前常用的颜色空间主要有:LAB、LCH、RGB、XYZ、YXY等,其中Lab为目前最主流的一种颜色空间,它可以表示任何一种颜色,其他的颜色空间一般只作为比对时的参考。当我们在使用色差仪测量物体表面颜色差异的时候,仪器的屏幕上常常会显示出对应的Lab数值,那么,这些数值应该怎么看呢?下面为大进行介绍:
“L”代表物体的明亮度:0-100表示从黑色到白色
“a”代表物体的红绿色:正值表示红色,负值表示绿色
“b”代表物体的黄蓝色:正值表示黄色,负值表示蓝色
“c”代表色饱和度
“h”代表色调角
(色调角定性,即色调不同,颜色不同;饱和度定量。)

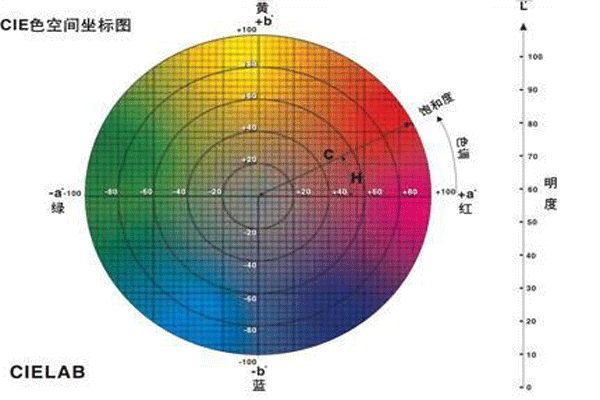

色差仪测量的Lab值表示的就是颜色测量的三个纬度,我们知道决定颜色有三个要素,而确定色差,也可以分为三个要素。它们分别是L值,表示的是产品颜色的深、浅,也就是我们常说的黑和白。而a值表示的就是红绿值,通过红、绿正负来表示,而b值表示的是黄蓝值,通过黄、蓝正负两个方向来表示。具体的颜色对照我们可以参考下面的CIE颜色空间坐标图:
根据测出的L、a、b数值就可以计算出被测物体的偏色情况,具体计算公式如下:
△L=L样品-L标准(明度差异)
△a=a样品-a标准(红/绿差异)
△b=b样品-b标准(黄/蓝差异)
△L+表示偏白,△L-表示偏黑
△a+表示偏红,△a-表示偏绿
△b+表示偏黄,△b-表示偏蓝
其中△L*,△a*,△b*,为参考样品和被测样品之间明度L*和色度指数a*,b*的差值。色差值用ΔE* 来表示,为综合总色差,具体计算方法和亮度差△L、红绿差△a、黄蓝差△b都有关系。总色差ΔE*的计算公式如下:
一般情况下色差仪都会给出相应的L*,a*,b*,ΔE*相应的结果。这样就可以知道被测物体颜色的差异,从而有效的管控物体颜色的一致性。
色差公式:△E=[(△L)2+(△a)2+(△b)2]1/2。
△L=L被检品-L标准样(明度/黑白差异)
△a=a被检品-a标准样(红/绿差异)
△b=b被检品-b标准样(黄/蓝差异)
如:△L为正,说明测试样比标准样浅(偏白)△L为负,说明测试样比标准样深(偏黑)如:△a为正,说明测试样比标准样红(偏红)△a为负,说明测试样比标准样绿(偏绿)如:△b为正,说明测试样比标准样黄(偏黄)△b为负,说明测试样比标准样蓝(偏蓝)△Eab(或△E)为总色差,他不表示色差偏移的方向,值越大说明色差越大。
色差仪Lab值色差识别阈值
色差仪Lab值大小仅仅指的是在颜色空间中的坐标,从而评定不同的颜色。Lab值正负其实就是指L标-L测、a标-a测、b标-b测的差值,分别用ΔL、Δa、Δb来表示。
如果ΔL为正,说明试样比标样浅,如果ΔL为负,说明试样比标样深。
如果Δa为正,说明试样比标样红(或者少绿),如果为负,说明试样绿(或者少红)
如果Δb为正,说明试样比标样黄(或者少蓝),如果为负,说明试样蓝(或这少黄)
用户可以通过色差仪Lab值的正负,来评定试样色与目标色的差异程度,从而计算出总色差ΔE*。

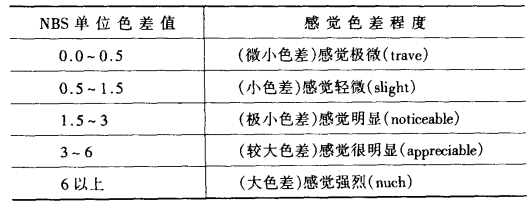

匀色空间的色差ΔE*,是以绝对值1作为一个单位的,称为“NBS”色差单位。一个NBS单位大约相当于视觉色差识别阈值的5倍。如果与孟塞尔系统中相邻两级的色差值比较,则1NBS单位约等于0.1孟塞尔明度值,0.15孟塞尔彩度值,2.5孟塞尔色相值(彩度值为1);孟塞尔系统相邻两个色彩的色差约为10NBS单位。NBS的色差单位与人的色彩感觉差别如下:
从上表可以看出色差值ΔE*数值越大,说明色差越大,反之数值越小,则测量色差越小。
