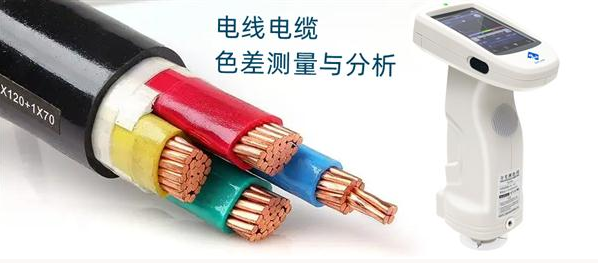

色差仪用于电缆塑胶色差测试

浏览次数:699 更新日期:2022-10-28

摘要:

电缆塑胶色差测试是将电缆供应商的产品与最终用户的产品进行对比,以确定产品的色差,从而保证电缆的质量。通过对电缆进行色差测试,可以有效地防止电缆产品出现色差,确保电缆的质量。电缆塑胶色差测试的意义电缆塑胶色差测试是用来确定电缆塑胶产品在不同光线下的颜色差异。这对于生产商来说非常重要,因为他们可以根据客....

电缆塑胶色差测试是将电缆供应商的产品与最终用户的产品进行对比,以确定产品的色差,从而保证电缆的质量。通过对电缆进行色差测试,可以有效地防止电缆产品出现色差,确保电缆的质量。


电缆塑胶色差测试的意义

电缆塑胶色差测试是用来确定电缆塑胶产品在不同光线下的颜色差异。这对于生产商来说非常重要,因为他们可以根据客户的要求来调整颜色。对于消费者而言,这也是一个很好的选择,因为他们可以选择不同颜色的电缆。


电缆颜色的标准
国标:黄、绿、红.蓝分别代表A、B、C、N。
欧洲标准:红色(L1)、黄色/白色(L2)、蓝色(L3)、黑色(中线)、绿/黄(地线)。
今后标准颜色:棕色(L1)、黑色(L2)、灰色(L3)、蓝色(中线)、绿/黄(地线)。
交流三相电路的A相:黄色;B相:绿色;C相:红色;零线或中性线,淡蓝色;接地线:黄和绿双色。
用双芯导线或双根绞线连接的交流电路:红黑色并行。
直流电路的正极:棕色;负极:蓝色;
容许用于导体的标识:黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿


色差仪用于电缆塑胶色差测试

随着不断的发展,对电缆颜色的要求越来越高,肉眼的判别不能满足需求。对于出口的电缆产品,颜色要求更加严格。
ΔE是指在L*a*b*色空间下的标准偏差,其大小可以直接表征人眼对于物体色的感觉差距。作为衡量色差的重要指标,
色差仪可精确的测量电缆颜色的色差。色差仪可测量光缆颜色的Lab值,计算出与标准样品的ΔE、△L、△a、△b的值。
ΔE表示总色差大小,
△L+表示偏白,△L-表示偏黑,
△a+表示偏红,△a-表示偏绿,
△b+表示偏黄,△b-表示偏蓝
首先对参考样品进行测量,得到参考样品颜色信息(L,a,b的值);再对被测样品进行测量,得到被测样品颜色信息(L,a,b的值),根据色差公式可测得电缆颜色的色差值。

仪器可设置ΔE的差值为1,当生产的电缆色差值大于1时,仪器提醒不合格。


常用的电缆塑胶色差测试方法主要有:

1.目视法;

2.色差仪法;

3.分光光度法。

其中,分光光度法是最为准确的测试方法。常用的分光光度仪有:印刷比色板分光光度仪、CIE1976L*a*b*和CIE1931x*y*色空间分光光度仪、CIELCH和CIEuv色空间分光光度仪。



电缆塑胶色差仪ST70技术参数

产品型号

酷泰分光测色仪ST70

照明方式

D/8(漫射照明,8°方向接收)
SCI/SCE测量;包括UV/排除UV测量
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7

特性

采用3nh泰双**技术分光光谱仪,五测试口径,用于实验室颜色**分析与传递;
用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业**颜色测量、品质控制;可用于荧光样品测量。

积分球尺寸

Φ40mm

照明光源

组合全光谱LED光源,UV光源

分光方式

平面光栅分光

感应器

大面积硅光电二极管阵列(双列32组)

测量波长范围

360~780nm

波长间隔

10nm

反射率测定范围

0~200%

测量口径

五口径:MAV:Φ8mm/Φ10mm;SAV:Φ4mm/Φ5mm;LAV:1x3mm

含光方式

同时测试SCI/SCE

颜色空间

CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99,Munsell(C/2)

色差公式

ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)

其它色度指标

光谱反射率,WI(ASTM E313,CIE/ISO,AATCC,Hunter,TaubeBergerStensby),
YI(ASTM D1925,ASTM 313),
同色异谱指数Mt,
沾色牢度,变色牢度,力份(染料强度,着色力),遮盖度
8度光泽度,555色调分类,黑度(My,dM),CMYK(A,T,E,M),Tint,色密度,孟赛尔(部分功能功能通过上位机实现)

观察者角度

2°/10°

观测光源

D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机/APP实现)

显示

光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,颜色偏向

测量时间

1.5s

重复性

色度值:MAV/SCI,ΔE*ab 0.02以内(预热校正后,以间隔5s测量白板30次平均值)
分光反射率:MAV/SCI,标准偏差0.08%以内(400~700nm:0.18%以内):

台间差

MAV/SCI,ΔE*ab 0.15以内(BCRA系列Ⅱ 12块色板测量平均值)

显示精度

0.01

测量方式

单次测量,平均测量(2~99次)

定位方式

摄像头取景定位,稳定片定位

尺寸

X宽X高=129X76X217mm

重量

600g

电池电量

锂电池,3.7V,5000mAh,8小时内8800次

照明光源寿命

10年大于150万次测量

显示屏

TFT 真彩 3.5inch,电容触摸屏

接口

USB,蓝牙®5.0

存储数据

标样1000条,试样30000条(一条数据可同时包括SCI/SCE),APP/PC海量存储

软件支持

Andriod,IOS,Windows,微信小程序,鸿蒙

语言

简体中文,English,繁体中文

操作温度范围

0~40℃,0~85%RH(无凝露),海拔:**2000m

存储温度范围

-20~50℃,0~85%RH(无凝露)

标准附件

电源适配器、数据线、说明书、品质管理软件(官网下载)、黑白校正盒、保护盖、腕带、Ø8mm平台口径、Ø8mm尖口径、Ø4mm平台口径、Ø4mm尖口径、1x3尖口径

可选附件

微型打印机、粉末测试盒

注:

技术参数仅为参考,以实际销售产品为准
