CIE1976分光测色仪YS3010简述

CIE1976分光测色仪为行业树立了高精确度的数字色彩标准，可与整个供应链中的供应商更好地沟通交流色彩规格。经济型分光测色仪,通用Φ8测量口径，测量颜色精准、性能稳定，用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量、品质控制。

CIE1976颜色空间，也称为CIELUV颜色空间，是基于CIE XYZ颜色空间的一种颜色空间，它通过将XYZ转换为LUV来描述颜色。CIE1976颜色空间在色度图中采用均匀网格，并具有线性感知均匀度（Delta E）量表，因此更符合人眼对颜色感知的非线性特性。 这使得它成为颜色测量和比较中一种非常有用的工具。

分光测色仪（也称为光谱分析仪）是一种用于测量物体反射和发射光谱的仪器。它通过将光分离成其组成波长，并测量每个波长的光强度来进行测量。这可以用来确定物体的光谱响应，也就是它对不同波长的光的吸收和反射程度。分光测色仪的测量结果可用于计算CIE三刺激值XYZ，并使用CIE1976颜色空间将这些值转换为LUV颜色空间，从而获得物体的颜色描述。

CIE1976色差公式，也叫做 ΔE*ab 公式，是用来计算两种颜色之间的差异的公式。它基于CIE1976颜色空间，其中ΔE*ab 表示LUV颜色空间中的欧几里得距离，其公式为：

ΔE*ab = [(ΔL*)^2 + (Δu*)^2 + (Δv*)^2]^0.5

其中，ΔL*、Δu*、Δv* 分别表示 L*、u*、v* 的差值，即：

ΔL* = L*_2 - L*_1

Δu* = u*_2 - u*_1

Δv* = v*_2 - v*_1

L*、u*、v* 是两种颜色在LUV空间中的坐标值，下标1和下标2分别表示两种颜色。ΔE*ab的值越小，表示两种颜色越接近，值越大则表示两种颜色差异越大。

YS3010（经济型分光测色仪）产品简介

CIE国际照明委员会比较推荐的一个均匀颜色空间是CIE1976L*a*b*颜色空间，简称CIE LAB色空间。CIELAB均匀色空间在涂料、建材等表面色料工业的配色方面有着广泛的应用。其中L*为明度坐标，表征颜色的亮度大小；a*b*为色品坐标。CIE1976分光测色仪是其中应用广泛的一款高端产品。

应用领域CIE国际照明委员会比较推荐的一个均匀颜色空间是CIE1976L*a*b*颜色空间，简称CIE LAB色空间。CIELAB均匀色空间在涂料、建材等表面色料工业的配色方面有着广泛的应用。其中L*为明度坐标，表征颜色的亮度大小；a*b*为色品坐标。

CIE色差计算就是在之前Lab颜色空间进行的。色差一般指的是由于位置不同或者放大率不同所造成的颜色差异。而在图像处理领域，尤其是针对色彩的处理中，很重要的一点就是消除色差。由这上图我们就可以看出来，不同颜色之间不是线性可分的。在我们人眼看来差异比较大的颜色事实上RGB的差异可能很小我们明显感觉左边的差异要比右边的小。

CIE是国际照明委员会的简称，其中1976年提出了CIELUV和CIELAB两个色彩空间。而在这里主要介绍CIELAB，它主要利用的是对立色理论。

色差是许多相关行业产品质量评定、等级划分的一个重要指标,是客户对产品是否认可的重要依据,色差公式性能,即色差数据是否和人眼的视觉感受相匹配的好坏将直接影响着产品的质量。基于CIE1976LAB均匀颜色空间 [1 2]的色差公式ΔE*ab是目前印刷包装行业广泛应用的色差公式。

产品优势下面为您介绍符合CIE1976的色差仪YS3010分光测色仪：

YS3010光栅分光测色仪

YS3010、YS3020、YS3060是三恩时公司独立开发的完全拥有自主知识产权的国产光栅分光测色仪，仪器稳定、测量颜色精准、功能强大，在便携式光栅分光测色仪领域处于领先地位。光栅分光测色仪在塑胶电子、油漆油墨、纺织服装印染、印刷纸品、汽车、医疗、化妆品和食品等行业，在科研机构、实验室领域均有广泛应用。

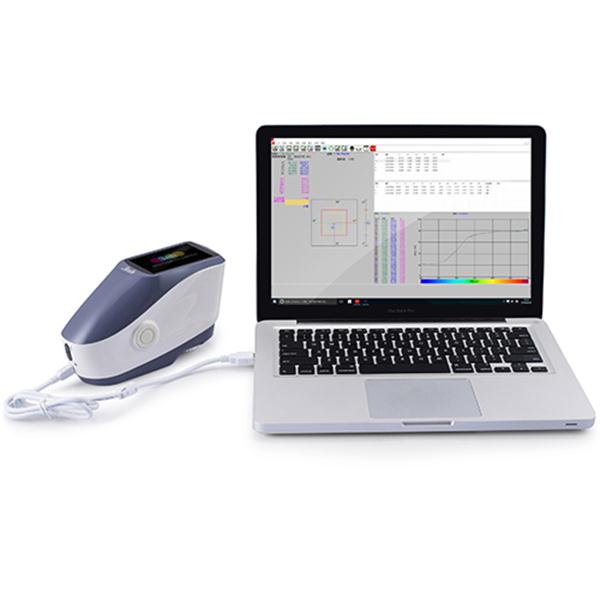

在CIE推荐的D8几何光学照明条件下，光栅分光测色仪可精确测量样品/荧光样品的SCI、SCE反射率数据，在多种颜色空间下，能够对各种色差公式、颜色指数进行精准测量和表述。借助该仪器可轻松实现颜色的精确传递，也可做为精准配色系统的检测设备。该仪器在在各类产品的色差品质管控方面也有广泛的应用。仪器配有高端颜色管理软件，连接电脑使用，实现更多功能扩展。

主要优点

CIE1976分光测色仪（通用型分光测色仪）

经济型分光测色仪，通用Φ8测量口径，用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量、品质控制。

设计要点CIE1976分光测色仪特点

1.优美的外观造型与符合人力力学的结构设计完美结合；

2.D/8几何光学结构，符合CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7；

3.采用高寿命低功耗的组合LED光源，包含UV/排除UV;

4.Φ 8/4mm口径任意切换，适应更多被测样品;同时测量SCI、SCE;

5.测量样品光谱,Lab数据精准，可用于配色和精确颜色传递;

6.电子硬件配置高:3.5吋TFT真彩屏,电容触摸屏,凹面光栅，256像元双阵列CMOS探测器等；

7.USB/蓝牙2.1双通讯模式，适应性更广；

8.超级耐脏、稳定的标准白板;

9.大容量存储空间，可存储20000条以上测试数据

10.两种标准观察者角度，多种光源模式，多种表色系，符合多种标准的色度指标，满足各种客户对颜色测量的需求；

11.摄像头取景定位;

12.PC端软件有功能强大的功能扩展；

CIE1976分光测色仪技术参数

产品型号YS3010

照明方式D/8（漫射照明，8°方向接收）;

SCI/SCE测量;排除UV测量；

符合标准CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7

特性经济型分光测色仪，通用Φ8测量口径,用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量和品质控制。

积分球尺寸Φ48mm

照明光源组合LED光源

分光方式凹面光栅分光

感应器256像元双阵列CMOS图像感应器

测量波长范围400~700nm

波长间隔10nm

半带宽10nm

反射率测定范围0~200%

测量口径单一口径：MAV:Φ8mm/Φ10mm

含光方式同时测试SCI/SCE

颜色空间CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB

色差公式ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE（Hunter）

其它色度指标WI(ASTM E313，CIE/ISO,AATCC,Hunter)，

YI(ASTM D1925，ASTM 313),

TI(ASTM E313，CIE/ISO),

同色异谱指数MI，

粘色牢度,变色牢度,力份,遮盖度，8度光泽度

观察者角度2°/10°

观测光源A,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,TL83,TL84,U30,CWF，U35

显示光谱图/数据，样品色度值，色差值/图，合格/不合格结果，颜色偏向

测量时间约1.0s（同时测试SCI/SCE 约2.6s）

重复性分光反射率：MAV/SCI,标准偏差0.1%以内（400~700nm：0.2%以内）：

色度值：MAV/SCI,ΔE*ab 0.05以内（校正后,以间隔5s测量白板30次平均值）

台间差MAV/SCI,ΔE*ab 0.2以内（BCRA系列Ⅱ 12块色板测量平均值）

测量方式单次测量，平均测量（2~99次）

定位方式显示屏摄像头取景定位

尺寸长X宽X高=184X77X105mm

重量约600g

电池电量锂电池，8小时内5000次

照明光源寿命5年大于300万次测量

显示屏TFT 真彩 3.5inch，电容触摸屏

接口USB/RS-232

存储数据标样1000条，试样20000条（一条数据可同时包括SCI/SCE）

语言简体中文，English

操作温度范围0~40℃，0~85%RH（无凝露），海拔：低于2000m

存储温度范围 -20~50℃，0~85%RH（无凝露）

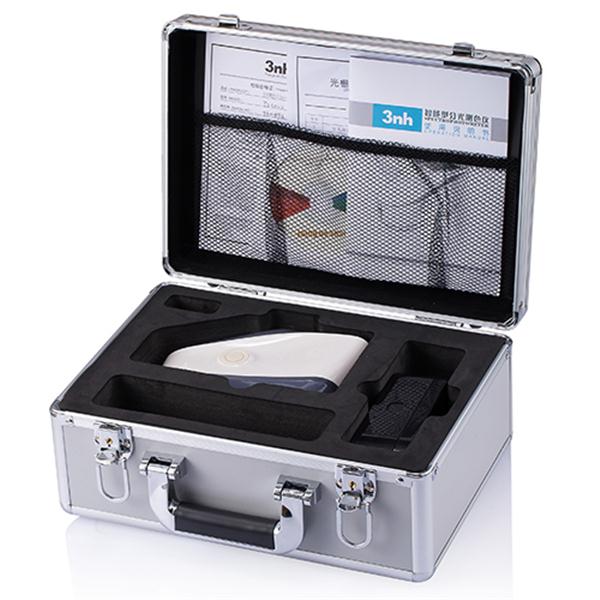

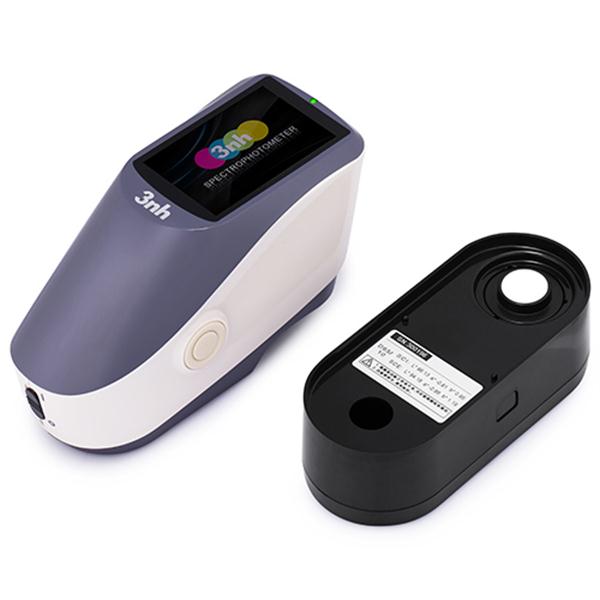

标准附件电源适配器、数据线、内置锂电池、说明书、光盘（内含管理软件）、黑白校正盒、保护盖

可选附件微型打印机、粉末测试盒

注：技术参数仅为参考，以实际销售产品为准
