色差仪的工作原理和使用方法

浏览次数:955 更新日期:2022-06-28

摘要:

目前市面上的色差仪主要分为手持式色差仪.便携式色差仪以及台式色差仪.其中手持色差仪一般不能连接电脑,不带色差检测软件,使用比较方便,不过测量精度会低一点,在颜色管理领域使用非常广泛,便携式色差仪又被称为便携式分光测色仪,分光测色仪其测量精度就比较高,并且测量的数据不仅仅有色差值还有更加精准的Lab裁....

目前市面上的色差仪主要分为手持式色差仪.便携式色差仪以及台式色差仪.其中手持色差仪一般不能连接电脑,不带色差检测软件,使用比较方便,不过测量精度会低一点,在颜色管理领域使用非常广泛,便携式色差仪又被称为便携式分光测色仪,分光测色仪其测量精度就比较高,并且测量的数据不仅仅有色差值还有更加精准的Lab裁据, 测量数据可以上传到电脑,通过专业的测试软件对比分析,其评测结果进行数据交换,当然价格,相对第一种也会高一点。


主要特点

1、自动比较样板与被检品之间的颜色差异,输出CIE L、a、b三组数据和比色后的△E、△L、△a、△b四组色差数据,提供配色的参考方案。

2、仪器为便携式。有电池和外接电源两种供电方式,方便实用。

3、安装有USB的扩展接口,可以与电脑连接显示。方便保存数据,可打印报表。

4、色差计体积小、操作简便。


分析方法原理

由于色差仪的类型不同,测量方式有所差别,主要分为光电枳分式色差仪和分光式色差仪。 其中光电积分式色差仪就是利用仪器中的标准光源照明被测物体,在整个可见波长范围内进行一次积分测量,直接测得透射或反射物体色的三刺激值和色品坐标,并可通过专用微机系统给出被测样品之间的色差值。自动比较样板与被检品之间的颜色差异,输出CIE,Lab三组数据和比色后的△E、△L、△a、△b四组色差数据,提供产品出厂质检的依据。

根据色差计测色后显示的数据结果,进行如下分析:

△E总色差的大小

△E=[(△L)+(△a)+(△b)]1/2

△L = L样品-L标准(明度差异)

△a = a样品-a标准(红/绿差异)

△b = b样品-b标准(黄/蓝差异)

△L+表示偏白,△L-表示偏黑

△a+表示偏红,△a-表示偏绿

△b+表示偏黄,△b-表示偏蓝


技术参数

照明方式 8°/d(8度照明漫反射度接收);符合标准CIE No.15,GB/T 3978.
照明光源 全光谱LED光源
感应器 CMOS双光路感应器
测量口径 Φ8平台测量口径,Φ4尖嘴测量口径
颜色空间 CIE LAB,XYZ,LCh,CIE RGB,CIE LUV
色差公式 ΔE*ab,ΔE(h),ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00v
其它色度指标 WI(ASTM E313,ISO R457,Hunter),YI(ASTM E313),沾色牢度,变色牢度,JPC79,BFD(1.5:1),FMCII
观察者角度 CIE 10°标准观察者
观测光源 D65,A,C,D50,F2,F6,F7,F8,F10,F11,F12
显示 色度值,色差值/图,合格/不合格结果,颜色偏向
测量时间 1.5s
重复性 Φ8mm/ΔE*ab 0.03以内(仪器预热校正后,以间隔5s测量白板30次平均值)
台间差 ΔE*ab 0.4以内(BCRA系列Ⅱ 12块色板测量平均值)
尺寸 205X67X80mm
重量 500g
电池电量 可充电锂离子电池3.7V @ 3200mAh
照明光源寿命 5年大于160万次测量
显示屏 TFT 真彩 2.8inch@(16:9)
接口 USB
存储数据 100条标样,20000条试样
操作温度范围 0~40℃(32~104°F)
存储温度范围 -20~50℃(-4~122°F)
PC软件 CQCS3高端品质管理软件
标准附件 电源适配器、说明书、品质管理软件(官网下载)、数据线、白板盒、腕带、Φ8平台测量口径、Φ4尖嘴测量口径
可选附件 微型打印机、粉末测试盒


常见类型

色差仪根据工作原理的不同可分为两类:光电积分式色差仪和分光式色差仪。

光电积分式色差仪俗称精密色差仪,分光式色差仪俗称分光测色仪。

①光电积分式色差仪:

利用色差仪内部的标准光源照明被测物体,在整个可见波长范围内进行一次积分测量;

直接测得透射或反射物体色的三刺激值和色品坐标,并可通过专用微机系统给出被测样品之间的色差值。

②分光式色差仪:

分光式色差仪通过测量物体反射光的相对光谱功率分布,得到物体表面的反射光谱;

再与CIE光谱三刺激值加权相乘,积分后求出样品表面颜色的三刺激值、色坐标、色差等其他参数。

分光式色差仪主要由照明与观测系统、分光系统、光电检测系统以及电路控制系统等主要部分构成。


使用要求

1、台式分光测色仪。这种设备有专门的读数窗口,在连接到电脑上面以后,可以通过使用测色或者是配色软件来更好分析颜色情况,它本身的测色和配色功能非常高给力,属于一种体型比较大同时性能也相对稳定的设备,这种设备的价格往往比较贵。

2、便携式色差仪。这种色差仪可以直接读取相关的数据,也可以连接到电脑上面,还带有软件,体积很小,平时携带非常方便,精度相对比较高,价格处于中等价位。

3、手持式色差仪。这种色差仪虽然可以直接读取相关的数据,但是,不但不可以连接到电脑上面,也没有软件,是一种使用方便价格便宜的设备,但因为精度低,所以对色差要求比较严格的行业不建议选择使用它。


应用领域

可测物体的反射色。用于对平面、小颗粒、粉末、糊状、溶液等各种样品进行精确测量。色差计广泛应用于塑料、涂料、纺织、印刷、油墨、化工、轻工、冶金、建材、医药、食品、家电、教育、图书、文物管理等行业。

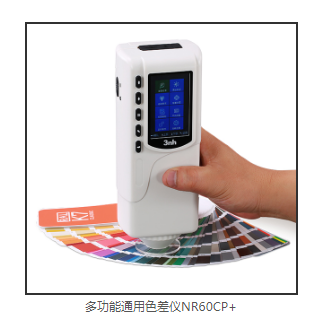

image.png跳转色差仪
