薄膜雾度怎么测?薄膜雾度检测标准

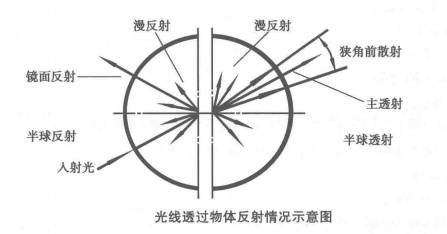

薄膜的雾度指其内部或者表面产生光散射而呈现的外观特性。在光学领域中，薄膜雾度常常用于描述薄膜的光学品质，主要是评估薄膜的透明度和反射能力。薄膜的雾度通常用一个数值来表示，范围从0到100，数值越低表示薄膜越透明，数值越高表示薄膜越模糊或不透明。在测量过程中，常用光源和光照角度照射薄膜样品，然后测量透过的光线强度来推断薄膜的雾度。为了评定薄膜的加工品质，就可以通过雾度计来进行检测。

薄膜、玻璃雾度透过率测量操作方法

对于透明、半透明的塑料板材、塑料片材、薄膜、玻璃等，一般要测量透过率、雾度等参数。例如，家用玻璃，一般要雾度大：这样既透光(即房间明亮),又有隐蔽性(看不清场景)。国标GB/T 2410-2008《透明塑料透光率和雾度的测定》明确提出指出测量雾度的试验方法。以下是YH1210测量玻璃雾度的操作方法。

第一步：连接电脑，点击USB通信

第二步：调节测试设置

根据国标，雾度的测试条件是C广源，2°视角，调节测试参数为：雾度(haze)

第三步：透射校准

雾度的测量，采用的测试方式是透射测量，校准也需是透射校准。此时不需要反射测量模式的“黑白校准”,可以直接“跳过”。雾度的透射校准是0校准”,也就是用不透光物体将测试口全部遮盖，我们这里用标准黑板；和“100%校准”,也就是测试口对着空气，什么都不放，让光发

散。

标准黑板，实际不透光的物体均可

第四步：测量

雾度没有单位，是个百分比，是相对值，一般都是相对于空气。因此在测量前，会把空气当做标准品测量一次。注意：雾度的特殊之处，是其拨片会根据测量需求智能移动，因此，在测量雾度时，需将黑腔一直放在雾度仪的反射测试口。标配黑腔，放在反射测试口

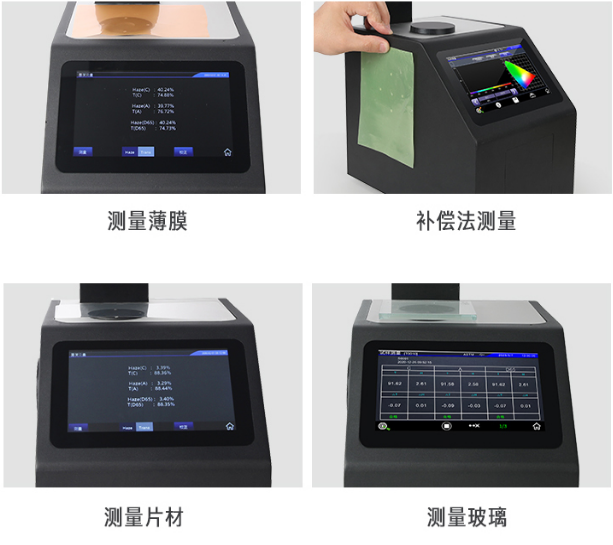

实物测量

得出测量数据，数据"haze"

这样就是测出相对于空气的雾度，如果想要测相对于标准品的雾度，只需在测量空气的步骤，改换成测量标准品。

薄膜雾度检测标准：满足ASTM和ISO雾度标准要求

标准雾度仪行业主流标准为ASTM D1003(等同于雾度国标GB/T2410)标准和ISO14782/13468标准。ASTM标准也称非补偿法(非平衡法)雾度标准，ISO

标准也称补偿法(平衡法)雾度标准。

当然，现在使用ASTM标准用户居多，但还有一部分用户使用ISO标准，保来发透光率雾度计满足ISO和ASTM标准，能够满足不同用户的标准测试要求。

影响薄膜雾度和透光率的因素有哪些？

今天保来发测色仪主要从试样表面状态对LDPE薄膜透光率和雾度检测所产生的影响。主要三点如下：

①试样表面划伤

先用YS6060对某款试样测量得出雾度值和透光率值，再将试样表面处理，重复测量雾度和透过率两个参数值，考察表面划伤对前透光率和雾度的影响。

对比发现，擦伤对于雾度影响比较大，对于透光率影响相对较小。因此，无论是薄膜生产还是对薄膜试样进行检测，都应避免划伤的产生。

受粉尘污染

②试样表面受污染

对于同一厚度试样进行测定。表面污染对试样的雾度值影响较大，对透光率的影响小一些。表面擦伤和污染均使雾度值增加．对透光率来说，通常使之下降，但有些塑料如Pc、Ps，轻微擦伤和污染表面反使之略有增加。这是因为入射光照射到试样上有一部分被反射，轻度擦伤和污染，使反射减少、透过增加之故，如进一步加重擦伤和污染，则透光率下降。

③试样厚度的不同

同一类产品，采用不同厚度的试样，用雾度计YH1210测量其透光率和雾度，随着试样厚度的增加，透光率呈下降趋势，雾度却上升了，为什么呢，因为厚度增加，对光线的吸收就会越多，因此透过试样的光线变少，透光率也就随之下降，与此同时，厚度的增加却增进了光的散射，导致雾度增加。由此可见，只有在同一厚度时比较试样的透光率和雾度才有意义。

综上所述，以上三点不止是薄膜雾度和透光率的检测关键，产品检测完毕质量过关后，运输途中这三点更是需要注意。值得一提的是其实每一种透明塑料都有其特定的光谱选择性，采用不同的光源，测定结果不同。但保来发雾度计YH1210能轻松解决这个问题，源于它能提供CIE-A、CIE-C、CIE-D65等多种测量光源，同时遵循ASTM和ISO标准，满足客户对不同测试光源的需求，为雾度和透光率的检测保驾护航！
