雾度计和分光光度计测量薄膜雾度的数据对比

浏览次数:1273 更新日期:2023-06-26

摘要:

雾度计和分光光度计是两种常用的测量薄膜雾度的仪器,它们的原理和测量方法有所不同,因此,测量结果可能存在差异。雾度计是一种反射式的测量仪器,通过测量光线在薄膜表面的散射情况来确定薄膜的雾度。雾度计通常使用一束光照射在薄膜表面,然后测量散射光的强度。雾度计测量结果往往用一个数值来表示,数值越大表示薄膜的....

雾度计和分光光度计是两种常用的测量薄膜雾度的仪器,它们的原理和测量方法有所不同,因此,测量结果可能存在差异。


雾度计是一种反射式的测量仪器,通过测量光线在薄膜表面的散射情况来确定薄膜的雾度。雾度计通常使用一束光照射在薄膜表面,然后测量散射光的强度。雾度计测量结果往往用一个数值来表示,数值越大表示薄膜的雾度越高。

分光光度计是一种透射式的测量仪器,通过将光线透过薄膜后测量透射光的强度来确定薄膜的雾度。分光光度计通常使用一个宽频谱的光源,并通过光栅或光滤片选择某个特定波长范围内的光进行测量。分光光度计的测量结果往往以光的透射率或吸光度来表示,数值越大表示薄膜的透明度越高,雾度越低。

雾度计和分光光度计测量薄膜雾度的数据对比

雾度计法和分光光度计法介绍

雾度计法:这种方法利用雾度计来测量透明材料的雾度。雾度计基本上是一个光源和一个接收器之间的光学传感器,采用0/d测量结构。该传感器通过测量透过材料的光和散射光之间的差异来确定材料的雾度。应注意的是,使用雾度计法,必须以标准光源的光照下进行测量,并应注意材料样本的大小和形状,以确保准确度尽量高。


分光光度计法:这种方法是利用分光测色仪来测量透明材料的雾度,采用d/0测量结构。分光测色仪是一种高精度仪器,可以将可见光的不同波长分离出来,并测量每个波长下的光强度。通过分析每个波长下的散射光和透过光,可以确定透明材料的雾度。这种方法具有高精确度和高稳定性的优点,但其价格较高,适用于研究型实验室。


雾度计算公式推导过程

(来自标准ASTM D1003-07)

雾度计法和分光光度计法测量演示1.测量环境

温度:25℃

湿度:50%

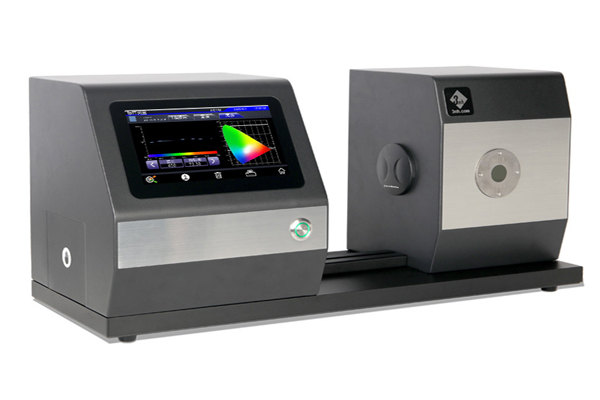

仪器:CS-820N分光光度计、DH-12手持雾度计

样品:1号(高雾度薄膜)、2号(高清晰玻璃)、3号(AG玻璃)

雾度计和分光光度计测量薄膜雾度的数据对比


2.分光光度计测量雾度操作

2.1设置

透射反射模式:透射;

UV设置:UV400截止;

测量模式:SCI;

光源及角度:C/2°;

透射测量口径:25mm

参数显示:雾度



2.2校准

将白板放在反射测试口,透射仓对准空气,点击屏幕的校准


2.3测量

2.3.1反射测量口放置白板,透射仓对准空气,点击确定(测量T1)


2.3.2反射测量口放置黑腔,透射仓对准空气,点击确定(测量T3)


2.3.3反射测量口放置白板,透射仓1号样品,点击确定(测量T2)


2.3.4反射测量口放置黑腔,透射仓保持放置1号样品,点击确定(测量T4)


经过以上四步,测得1号样品雾度值为:95.97


根据以上步骤分别对2号(高清晰玻璃)3号(AG玻璃)进行测量的结果如下:

2号(高清晰玻璃)样品雾度为:0.89


3号(AG玻璃)样品雾度为:1.90



3.雾度计测量雾度操作

3.1设置

在设置里面选择测量,将显示参数设置为:雾度+透过率,测量模式:ASTM,光源选择:C光源,测量口径为:21mm


3.2校准

将测试口对准空气并短按测量键


3.3测量

将1号样品平放于测试口,短按仪器测试键,直接得出样品雾度值

1号(高雾度薄膜)雾度为:96.27


根据以上步骤分别对2号(高清晰玻璃)3号(AG玻璃)进行测量的结果如下:

2号(高清晰玻璃)样品雾度为:0.85


3号(AG玻璃)样品雾度为:2.6



测量结果汇总对比:

仪器名称

1号(高雾度薄膜)

2号(高清晰玻璃)

3号(AG玻璃)

分光光度计

CS-820N-雾度(H)

95.97

0.89

1.90

雾度计 DH-12

雾度(H)

96.27

0.85

2.6

(本数据仅作为本次测量结果,仅作参考)

雾度计法和分光光度计法其他对比汇总:

仪器名称

操作步骤

仪器结构

测量口径

测量方向

仪器价格

分光光度计CS-820N

4次

d/0

25mm

横向

更贵

雾度计DH-12

1次

0/d

21mm

垂直

更便宜

测量雾度同时遇到雾度计法和分光光度计法,我当以哪种为准?

这种情况,标准ASTM D1003里有明确说明,当遇到争议时,应当以雾度计法作为测量雾度的标准方法。

在实际测量中,雾度计和分光光度计可能会得到不同的测量结果,这主要是因为两种仪器的测量原理和方式不同。雾度计更适用于测量薄膜表面的散射情况,对于有一定粗糙度或不均匀度的薄膜,雾度计通常能够更准确地反映其雾度。而分光光度计更适用于测量薄膜的透明度和吸光度,在薄膜较为均匀且表面光滑的情况下,分光光度计可以提供更准确的测量结果。

因此,在实际应用中,选择雾度计还是分光光度计要根据具体需要和薄膜的特性来决定。如果需要更详细、全面地了解薄膜的雾度情况,可以选择使用雾度计进行测量;如果更关注薄膜的透明度和吸光度,可以选择使用分光光度计进行测量。


雾度计YH1210参数

雾度计YH1210参数

产品型号 YH1210雾度计
照明方式 透射:0/D(平行光照明,漫反射接收)
符合标准:ASTM D1003/1044,ISO 13468,ISO 14782,GB/T 2410,JJF 1303-2011,CIE 15.2,GB/T 3978,ASTM E308,JIS K7105,JIS K7361,JIS K 7136
特性 仪器可轻松实现ASTM D1003 非补偿法、ISO 13468补偿法,全透光率、雾度测试。
开放测量区域,可竖立、卧式测试。
在玻璃加工、塑料加工、薄膜、显示屏加工、包装行业等行业的透过率、雾度检测方面均有广泛应用。
积分球尺寸 Φ154mm
照明光源 400~700nm组合LED光源
分光方式 /
感应器 PD阵列探测器,满足CIE V(λ)2度视觉响应
测量波长范围 /
波长间隔 /
