色差仪校准规范 色差仪校正参数要求

色差仪校准规范：

外观要求：

仪器主机的光、机、电各部分应能正常工作，不应有任何影响仪器计量性能及功能的缺陷。

仪器配套的专用工作白板和色板应平整、清洁、干燥、颜色均匀、不透明，无裂痕、皱纹和气泡等缺陷。

仪器应有如下标记：名称、型号、编号、厂名、MC标志及出厂日期。

通过目视的方法来进行检查。

任何等级的测色色差仪在周期检定中的检定项目都包括：外观、重复性、复现性和示值误差。详细的检定方法可以查看《色差仪的检定方法》一文。

根据色差仪检测规程要求，对检定合格的色差仪出具检定证书，并定级；对检定不合格的色差仪出具检定结果通知书，并注明不合格项目。检定周期一般不超过1年，但当仪器专用工作色板有损伤或量值可疑时，应提前送检。每次送检应带上次检定的证书，否则按手持检定处理。

色差仪为什么要校准？

市面上大量使用的传统的色差仪采用氙灯或卤素钨丝灯照明，照明灯的光亮度每次测量开启时会有偏差，大型台式机另有一套光栅测色系统同步检测灯的光谱，计算反射率时可以补偿，便携式一般没有。另外灯泡有一个慢慢衰老的过程（需定期更换）。为客服以上问题，仪器需要每次开机或使用若干小时后，用仪器自带白标准板校准仪器，用来修订灯泡和仪器系统变化的误差。尽管白板使用陶瓷制作，但每天使用就会有一个慢慢变化的过程，一年后，随着白板的慢慢变化和仪器积分球内部硫酸钡涂层被污染和变黄，仪器与原厂出厂时的基准会慢慢偏离。这时候，仪器存储的用户颜色标准数据虽然没有变，但再测试的结果已经有了一个缓慢的偏离。

鉴于以上原因，按工厂要求仪器每年需返厂用基准定标一次，这样偏离就会不太远。但是由于费用的原因，用户往往要用到仪器出现了故障才会返厂维修，这时，一个普遍的问题是校准好的仪器回来后再测原来的色板，数值就会有一点变化。原因是仪器校准前是一个慢变化，人们察觉不到。工厂按基准校正定标修改了偏离的误差，这是一个突变，重新测样板，变化就察觉到了，变化程度取决于仪器白标准板的变化程度、灯的老化程度、光栅的变化等因素。

色差仪的校准期限：

不同仪器校准期限是不同的，根据用户设定的校准有效期时间差异而定。

如果用户设定仪器校准有效期为4小时校正，那么每隔4小时，就需要对仪器进行黑白校正。

如果用户设定校准有效期为择12小时，仪器的黑白校正有效期将在每次校正12后小时过期，如果过期，将只能查看数据，但不能完成测量，重新黑白板校正后，校正有效期重新开始计时。

如果选择24小时，仪器的黑白校正有效期将在每次校正24后小时过期，如果过期，将只能查看数据，但不能完成测量，重新黑白板校正后，校正有效期重新开始计时。

除了用户自行进行的黑白校正之外，色差仪还需要定期返厂用基准定标一次，一般检定校正周期为一年。如果仪器出现测色结果偏差较大的问题，就可以提前送检。

色差仪校准有效期设定方法：

仪器在系统设置中的“校正有效期”对黑白板校正的时效进行管理。黑白板校正作为色度数据测量的基准，务必要准确进行，否则将影响测量数据的准确性。

当黑白板校正环境和当前样品测试环境相差比较大（比如温度、湿度剧烈波动）、或者数据有明显异常时，需要及时对仪器进行黑白板校正。

仪器连续使用8小时或者仪器进行重新开关机，也建议重新做一次黑白板校正。

在系统设置界面下点击“校正有效期”进入校正有效期选择界面，可选择开机校正、4小时校正、12小时校正、24小时校正。

色差仪校准原理：

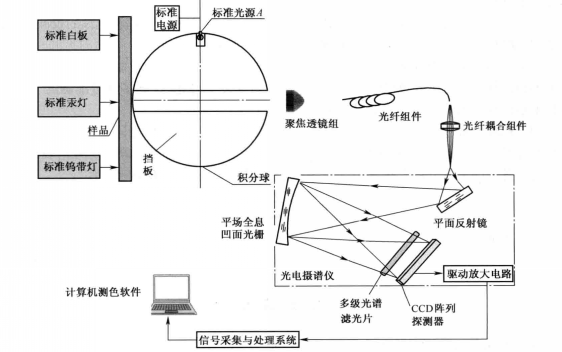

根据国家检定规程要求，光谱色彩分析仪每年应校准一次。色差仪校准原理如下图所示：

需要校准仪器的3个参数，即波长、相对光谱功率、色品坐标，对色差仪进行波长、相对光谱功率和色品坐标校准。高压汞灯用于光谱测色仪的波长校准，钨带灯用于相对光谱功率校准，标准白板用于仪器色品坐标校准。3个校准器均放置在积分球的入口处。

色差仪校准参数要求：

波长校准步骤：汞灯经过积分球的漫反射光被会聚后经光纤传输到摄谱仪上，反射光经过光栅分光后的线光谱与CCD上响应的像元位置一一对应。根据汞灯的特征波长404.7nm、435.8nm、546.1nm、577.0nm、579.0nm，采用波长标定公式，将计算得出波长范围内每一波长值在CCD上响应的像元位置并自动输入到波长校准数据库中，完成波长校准。

相对光谱辐射功率校准步骤：将钨带灯的色温调节到2856K，发出的光经积分球后形成漫反射光，被会聚经光纤传输到摄谱仪上，反射光经过光栅分光后的光谱与CCD上响应的像元位置一一对应。采用相对光谱功率标定公式将灯的原始响应曲线修正为色温为2856K的钨带灯的相对光谱功率理论曲线，计算公式为S（λ）=K（λi）[V（λ）-V0（λ）]，完成光谱测色仪的相对功率校准。

色品坐标校准步骤：将标准白板放置在积分球入口，发出的光经积分球后形成漫反射光，被会聚后经光纤传输到摄谱仪上，通过标准白板的反射的光谱曲线计算出其色品坐标，将白板的标准色品坐标与测试值的商作为修正系数，K=[V（λ）-V0（λ）]/Vw（λ）-V0（λ），存入色度参数测试数据库中，完成色度标定。

色差仪的校准值的规定和要求

色差仪校正标准是什么？

作为配色应用所需光谱数据提供者的测色系统在用于实际颜色测量之前必须首先进行校正，其中包括光谱校正和光度校正。

光谱校正即光谱或波长定标，通常是仪器出厂时已经完成，除非系统使用时间很长或受到意外损伤才需重新进行光谱定标，一般来说，系统的波长标尺一旦校正就不会发生变化。

光度校正又分为零点（或黑筒）定标和标准白板定标两部分。零点定标给测色系统提供了光谱反射比的“零线”基准，通常采用作为仪器附件之一的黑筒并按照有关内容来校正仪器的零点。标准白板定标是校正仪器的光度“百线”基准，由测色系统附带的标准白板（已知其精确光谱反射比数据的BaSO4或海伦材料的标准白色反射样品），并应用光度定标软件进行白板校正。

测色系统实测结果的精度在很大程度上取决于该系统校正的准确度和可靠性，所以这是非常重要和关键的一个环节。

色差仪的使用校准

色差仪校正十分重要，在每次开机使用时，必须采用标准黑板或白板进行校正，若连续使用时间较长，校正次数应不低于两次。并且定期用标准色板对仪器进行检查，确定其测试精度。标准板应注意保养，防止因损坏或污染造成标准参数与实测值不符。对每次检查和使用情况，尤其是出现的一些问题，应记录在色差仪的专门档案中，便于今后的维修。色差仪的定期校正，包含两个方面。一是定期对色差仪本身进行校正，确保仪器测量值的准确性;二是定期用质量部门保存的标准板来校正所有色差仪，这样才能保证所有色差仪的标准基本是统一的。
