彩色分析仪TS8500

浏览次数:672 更新日期:2023-04-04

摘要:

彩色分析仪是一种可以最快20次/秒的速度测量液晶显示器和各种其它显示设备的亮度和色度的工业机器。目录1型号2产品概况3主要特征4主要用途5技术参数型号TS8500彩色分析仪产品概况TS8500可以最快20次/秒的速度测量液晶显示器和各种其它显示设备的亮度和色度。提供两种具有不同测量口径和电缆长度的探....

彩色分析仪是一种可以最快20次/秒的速度测量液晶显示器和各种其它显示设备的亮度和色度的工业机器。
目录
1型号 2产品概况 3主要特征
4主要用途 5技术参数
型号

TS8500彩色分析仪


产品概况

TS8500可以最快20次/秒的速度测量液晶显示器和各种其它显示设备的亮度和色度。
提供两种具有不同测量口径和电缆长度的探测器:标准测量探测器或液晶闪烁测量探测器,请根据具体的测量物进行选择。
最低测量辉度可达0.1 cd /m,本设备可调整或测量 灰度系数
可以白色±0.002、单色±0.004的准确率测量色度。
使用近似CIE 1931等色函数的XYZ滤波器。
测量距离缩短至30±10mm,测量装置轻便紧凑。
使用特殊的光学系统,测量开口精度设计成±2.5度,测量时可尽量减少特殊视野角度造成的不便。
色度使用4位表示,提高了色度值的精确度。
一台TS8500最多可连接5个传感器。(另售配件;需要CA-B14 4-探测器扩充板及额外探测器。)
主要特征


高速伽马测量配备矩阵校正功能
采用特殊光学系统
可测量闪烁状况(使用液晶闪烁测量探测器)
主要用途
标准测量探测器:对PDP、OLED、背投影机、FED等测量物进行色彩调整、检查和质量管理;白平衡检查、调整;调整和检查灰度系数;调整对比度。
液晶闪烁测量探测器:对主动式矩阵 液晶面板 、液晶显示器、液晶电视等测量物进行色彩调整、检查和质量管理;白平衡检查、调整; 伽马校正 和检查;调整对比度。
技术参数

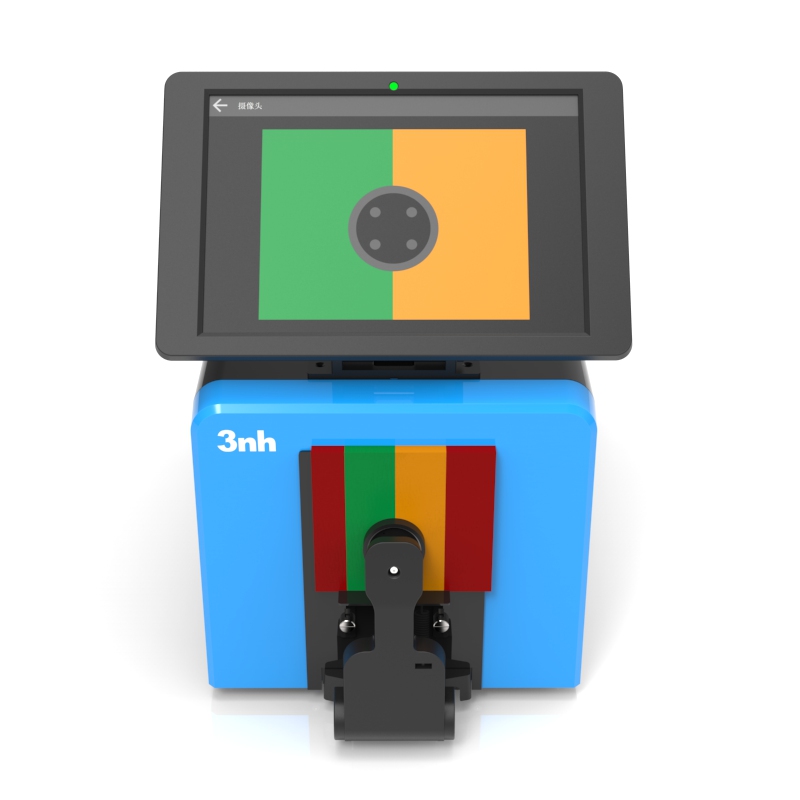

产品型号 TS8500(LED光源+氙灯)
照明方式 反射:D/8(漫射照明,8°方向接收);
SCI/SCE测量;包括UV/排除UV测量;
透射:D/0(漫射照明,0°方向接收)
SCI/SCE测量;包括UV/排除UV测量;
雾度(ASTM D1003);
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722 条件C
特性 1.塑胶电子、油漆油墨、纺织服装印染、印刷等行业等广泛应用。
2.10.5吋独立可旋转平板电脑,128G存储空间,摄像头实时取景。
3.仪器可侧面测量、朝上测量、朝下测量(使用配件)等多姿态放置测量。
4.敞开式透射仓,可测试厚度54mm透射样品。
5.自动温湿度补偿功能。
6.内置全光谱高寿命LED光源和氙灯光源,测试荧光样品有更好的识别度。
积分球尺寸 Φ154mm
照明光源 360~780nm组合LED光源,包含UV,400nm截止光源,420nm截止光源,360~780nm氙灯
分光方式 凹面光栅
感应器 256像元双阵列CMOS图像感应器
测量波长范围 360~780nm
波长间隔 10nm
半带宽 5nm
反射率测定范围 0~200%
反射率分辨率 0.01
测量口径 反射:
XLAV Φ25.4mm/Φ30mm
LAVΦ15mm/Φ18mm
MAVΦ8mm/Φ10mm
SAVΦ4mm/Φ6mm
透射:
Φ25.4mm(样品高度与厚度不限制,厚度≤54mm)
备注:
1.切换口径自动识别
2.客户可根据需要自行配置口径和透镜位置
含光方式 反射SCI/SCE,透射SCI/SCE
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) ,ΔE*CH,555色调分类
其它色度指标 WI(ASTM E313,CIE/ISO,AATCC,Hunter,Taube,Berger Stensby),
